Der Automobilhersteller Bugatti hat zusammen mit den Partnern BENZ, HAIMER, Bionic Production und Vogt Engineering ein absolutes Prestigeprojekt realisiert: Gemeinsam gelang es den Unternehmen, einen additiv gefertigten Bremssattel für einen Bugatti Chiron in Serienreife herzustellen. Es handelt sich um das größte additiv gedruckte Titanbauteil dieser Art.
Wenn der Bremssattel im Bugatti Chiron bei bis zu 490,5 km/h, dem jüngst neu aufgestellten Geschwindigkeitsweltrekord, zum Einsatz kommt, muss er erhebliche Sicherheitsaufgaben übernehmen. Folglich werden auch höchste Anforderungen an die Bauteilqualität gestellt.

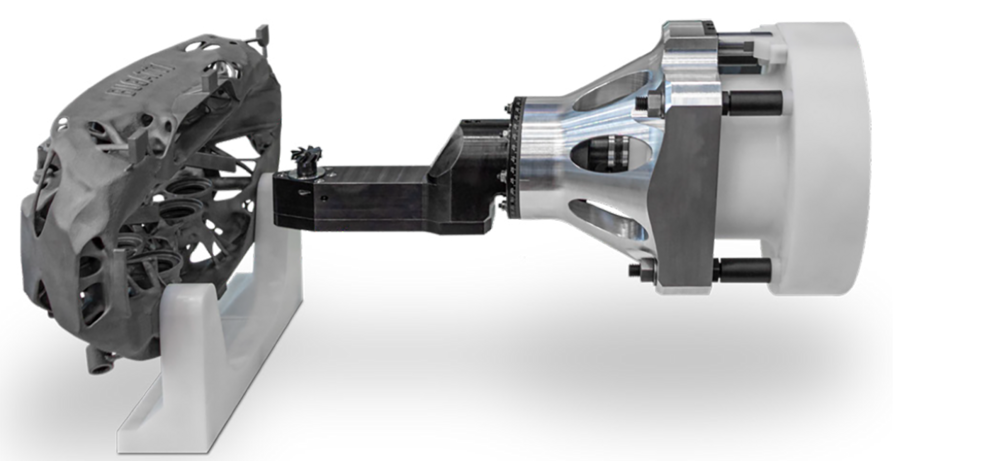

Zur finalen Bearbeitung der Funktionsflächen wie Kolbenräume, Dichtungssitze und Endlagen für Kolben und Beläge entwickelten BENZ und HAIMER einen speziellen Slim-Line Winkelkopf mit Duo-Lock-Schnittstelle. Der Winkelkopf ist mit einer speziellen einstellbaren Abstützung ausgestattet. Somit kann eine optimale Stabilität zwischen Winkelkopf und Fräsmaschine erreicht werden, was sich dann wieder positiv auf die Bearbeitungsergebnisse auswirkt.
“Momentan sind die Fräsbearbeitungen mit dem Winkelkopf und der integrierten Duo-Lock-Spindel auf 3.000 Umdrehungen pro Minute ausgelegt. Das ist für den Einsatz bei Bugatti und für die Bearbeitung der Funktionsflächen am Additivteil aus Titan optimal. Prinzipiell können Winkelköpfe dieser Bauform und Größe aber auch mit höheren Drehzahlen, bis zu maximal 8.000 Umdrehungen pro Minute gefahren werden.”
Christoph Zeller, technischer Leiter und Prokurist, BENZ
Aufgrund der beengten Platzverhältnisse bei der Bearbeitung der Funktionsflächen des Bremssattels war nicht möglich, ein modulares Schnellwechselsystem in den Winkelkopf zu integrieren. Aus diesem Grund fiel die Entscheidung auf eine sehr kompakt bauende Duo-Lock- Direktaufnahme. Zusätzlich wurde von HAIMER ein Sonder-Fräswerkzeug konzipiert, mit dem alle Bearbeitungsaufgaben ohne Werkzeugwechsel durchgeführt werden können. Der zur Verfügung stehende Platz konnte somit optimal ausgenutzt werden.
Speziell die Bearbeitung der trapezförmigen Nuten stellte das Projektteam vor einige Herausforderungen. Damit wir die Applikation überhaupt realisieren konnten, mussten wir den Winkelkopf von der Standard-Bauhöhe von rund 50 mm auf unter 40 mm reduzieren, ohne dabei Einbußen in der Performance des Produktes zu erhalten, schildert Christoph Zeller die anspruchsvolle Aufgabe.
Das finale Ergebnis kann sich sehen lassen: Durch das Know-how aller Projektpartner sind die Voraussetzungen nun geschaffen, dass in Zukunft die additiv gefertigten Bremssättel für den Bugatti Chiron auch in Serie prozesssicher fertigbearbeitet werden können.
Dass additive Fertigung und Zerspanung nicht im Widerspruch stehen, wurde durch dieses Projekt ebenfalls unterstrichen.
